JDH 5.20 Junta de dilatación de suelo sísmica estanca



Usted está aquí : Página principal | Juntas de expansión | Juntas de dilatación con inserto flexible | JDH 5.20 Junta de dilatación de suelo sísmica estanca
{"autoplay":"true","autoplay_speed":"3000","speed":"300","arrows":"true","dots":"true","rtl":"false"}

JDH 5.20

Junta de dilatación estanca

Veda France icône charge

Carga

Veda France icône environnement

Entorno

Veda France icône mouvement

Movimiento

MATERIAL :

aluminium, nitrile

COLOR :

negro, gris

MODELO :

plano y angular

CARACTERÍSTICAS :

  • Junta de dilatación de suelo especial amplios anchos
  • Opción inserto : liso, + 3 mm
  • Para juntas de abertura de 100 a 400 mm

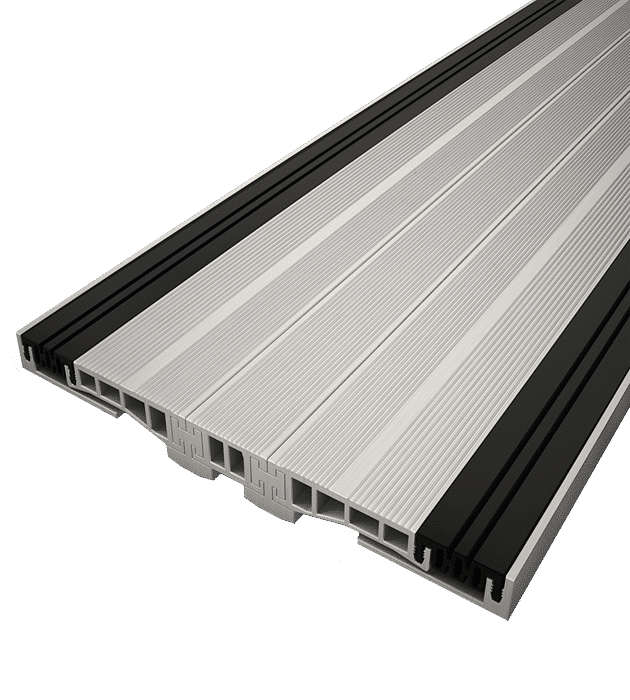

    • Junta de dilatación de suelo sísmica extra ancha compuesta de ángulos y una placa central de aluminio unidas mediante dos elementos pasantes flexibles negros que permiten absorber los movimientos de dilatación. Adecuada para juntas de dilatación de hasta 400 mm y para todo tipo de acabado: losa, revestimiento, baldosas...

    Estos modelos también se pueden suministrar con elementos pasantes de +3 mm para la colocación sobre suelo blando.
    Para junta de suelo en interiores y en exteriores. Adecuada para el paso de peatones y carretillas elevadoras ligeras.
    Perfil de 2 ml. Elemento pasante de PVC en rollo de 30 ml. Esquinas de aluminio preperforadas.
    Versión suelo-suelo y suelo-pared. Elemento pasante negro.

    PDF

    Ficha técnica

    Descargue nuestros catálogos

    Estos documentos están reservados para miembros

    REFERENCIAS
    JDH 5.20    		5.20-1005.20-1505.20-2005.20-2505.20-3005.20-3505.20-400
    ABERTURA HASTA (MM)
    W    		100150200250300350400
    MOVIMIENTOS (MM)+16 / -16+16 / -16+16 / -16+16 / -16+16 / -16+16 / -16+16 / -16
    ANCHO VISIBLE (MM)
    S    		250300350400450500550
    ANCHO TOTAL (MM)
    B    		250300350400450500550
    ALTURA (MM)
    H    		22222222222222
    CARGASVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes charge
    slide to see more

    La capacidad de carga siempre se da para una junta en su posición inicial. En caso de movimientos de apertura, la capacidad de carga se reduce considerablemente y el producto sólo será adecuado para el tráfico peatonal ligero. Los valores de carga indicados se basan en vehículos con ruedas neumáticas con una superficie de contacto de 200x200 mm.
