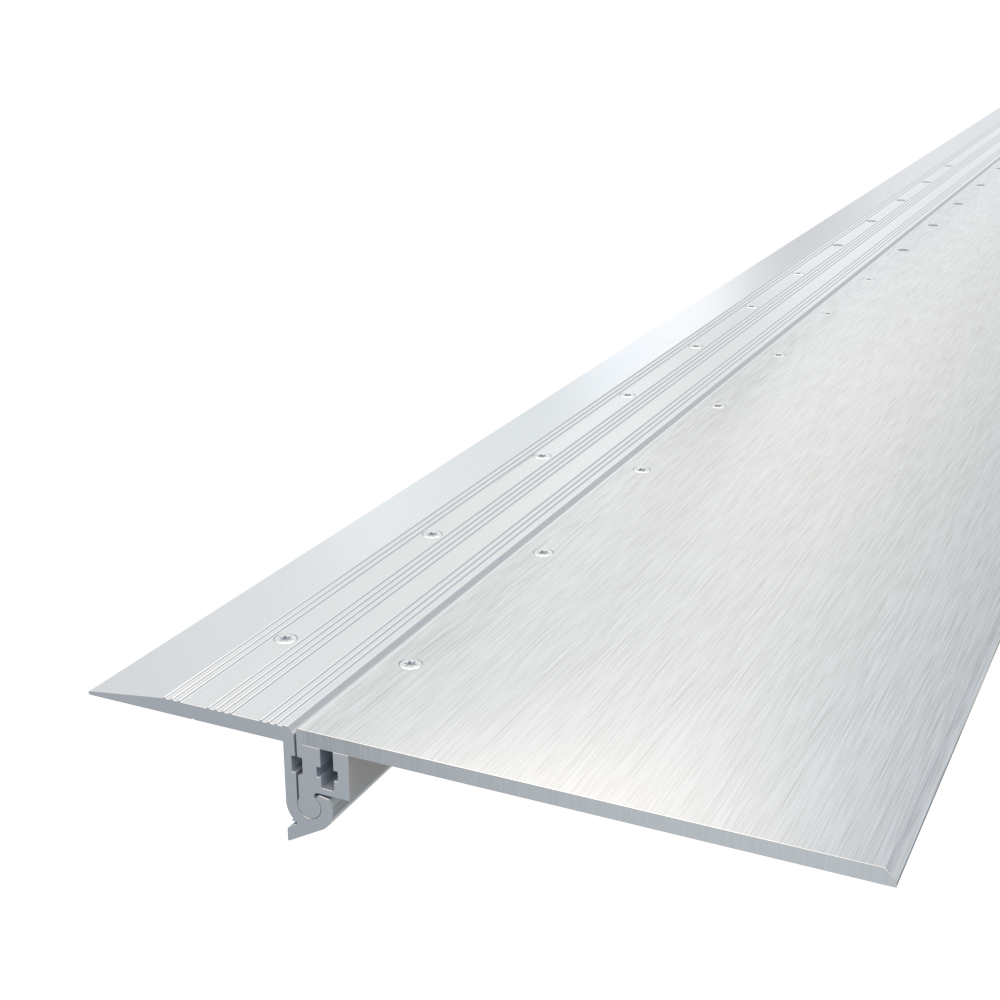

JDH 6.35 Junta de dilatación de suelo para diferencias de niveles
JDH 6.35
Junta de dilatación de suelo metálica
Producto compatible con nuestras soluciones de protección contra incendios y nuestras membranas impermeabilizantes
Carga
Entorno
Movimiento
aluminio
natural
plano y angular
CARACTERÍSTICAS :
Para juntas interiores o exteriores hasta 300 mm de abertura y con diferencias de nivel de hasta 80mm de altura. Apto para el tránsito pesado de vehículos ligeros. Son totalmente compatibles con nuestra gama de soluciones cortafuegos: cordones Vedafeu C.
Perfiles de 3 ml de aluminio perforado.
Modelo plano y ángulo.
| REFERENCIAS JDH 6.35 | 6.35-050 | 6.35-075 | 6.35-100 | 6.35-150 | 6.35-200 | 6.35-250 | 6.35-300 | 6.35-400 |
|---|---|---|---|---|---|---|---|---|
| ABERTURA HASTA (MM) W | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 400 |
| MOVIMIENTOS (MM) | +85/-30 | +75/-50 | +100/-75 | +120/-120 | +145/-145 | +175/-175 | +215/-215 | +280/-280 |
| ANCHO VISIBLE (MM) S | 238 | 277 | 302 | 400 | 501 | 601 | 686 | 787 |
| ANCHO TOTAL (MM) B | 238 | 277 | 302 | 400 | 501 | 601 | 686 | 787 |
| ALTURA (MM) H | 6 | 9 | 9 | 12 | 13 | 12 | 12 | 12 |
| CARGAS | |  | | | | | | |
La capacidad de carga siempre se da para una junta en su posición inicial. En caso de movimientos de abertura, la capacidad de carga se reduce considerablemente y el producto sólo será adecuado para el tráfico peatonal ligero. Los valores de carga indicados se basan en vehículos con ruedas neumáticas con una superficie de contacto de 200x200 mm.
