JDV 4.02 – Junta de dilatación sísmica vertical para fachada, pared y techo

Junta de dilatación sísmica para un acabado perfecto

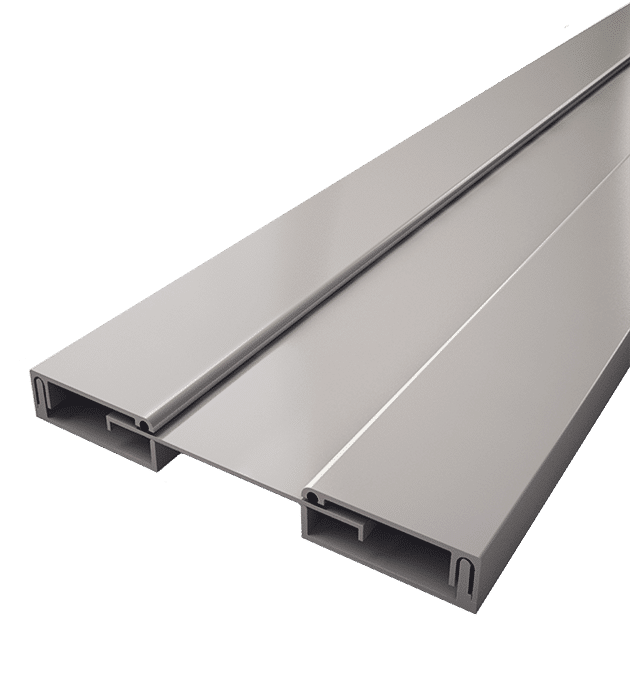

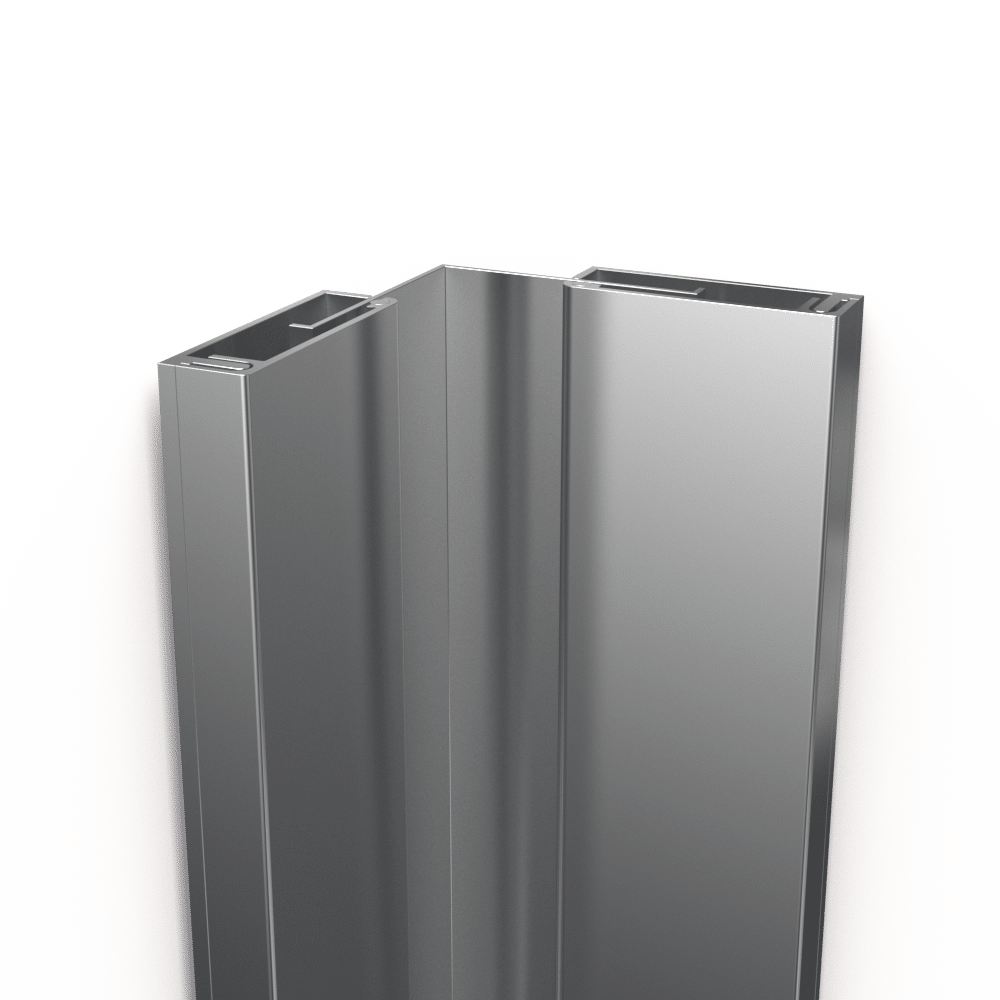

Este perfil de expansión está especialmente diseñado para un acabado de calidad con fijaciones invisibles. Se fija por ambas lados con tornillos de acero inoxidable de 4,5×50 mm y tacos de nylon de 8×40 (los tornillos utilizados varían en función del soporte). El JDV 4.02 también puede pintarse para integrarse perfectamente en el edificio. Existe un modelo de ángulo (JDV 4.02 A) para garantizar la continuidad estética con el modelo plano.

Junta de dilatación vertical sísmica

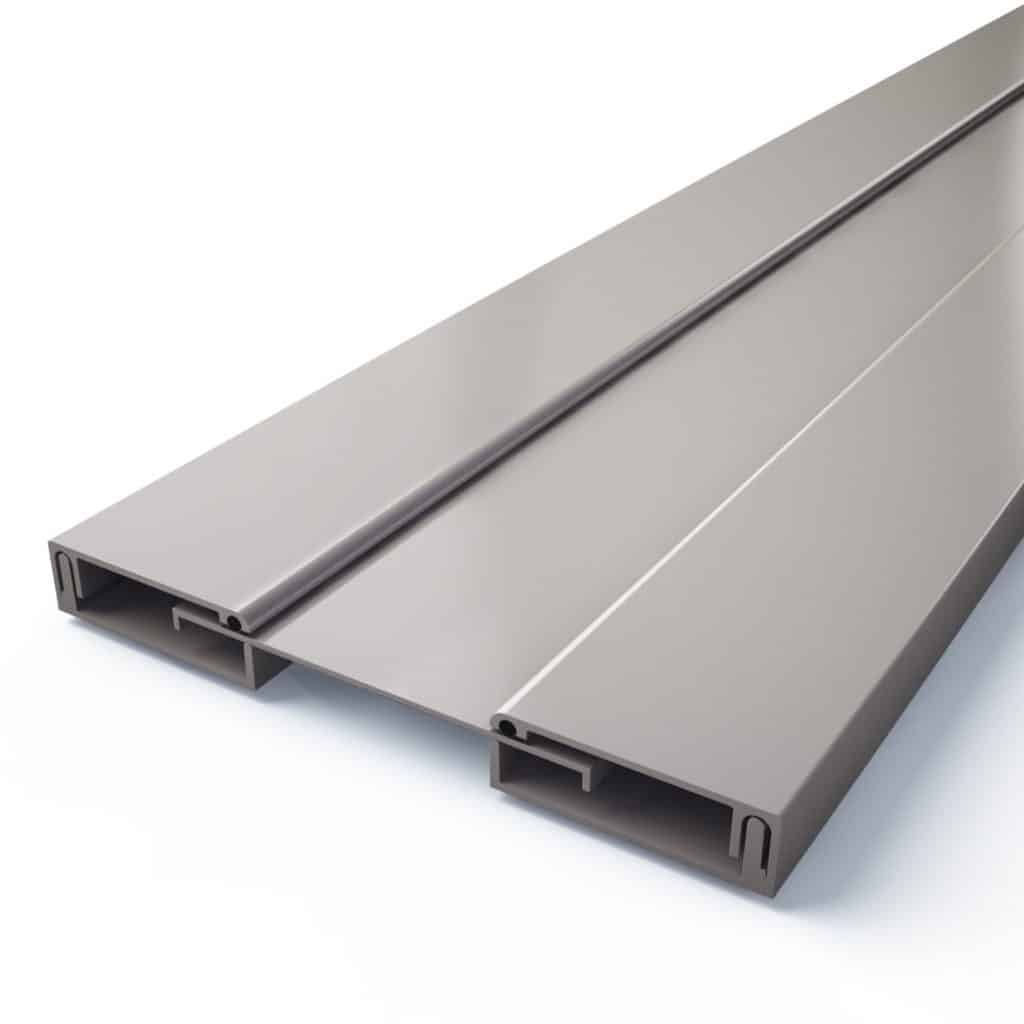

Este perfil de aluminio anodizado está disponible para aberturas iniciales de entre 40 y 200 mm (dimensiones superiores disponibles bajo pedido). Admite movimientos sísmicos de hasta +100/-100 mm. Nuestra junta de dilatación sísmica JDV 4.02 es compatible con las juntas de suelo JDH 6.22, JDH 6.24 y JDH 6.26, por ejemplos. Es adecuada para todo tipo de edificios: estaciones, aeropuertos, centros comerciales, universidades, etc. Rápida y fácil de instalar, esta junta de dilatación antisísmica está disponible bajo pedido en una hoja de instalación.

Junta de dilatación a medida

Las dimensiones de la junta de dilatación vertical JDV 4.02 están disponibles en la ficha técnica. Es posible realizar dimensiones especiales para grandes cantidades. Para cualquier pregunta, no dude en ponerse en contacto con nuestro equipo.

Especificaciones de la junta de dilatación

Los planos de Autocad, los archivos BIM y las especificaciones CCTP están a disposición de oficinas de diseño, arquitectos e ingenieros directamente en nuestro sitio web utilizando los códigos de acceso facilitados por nuestro departamento de especificaciones.

Para obtener más información sobre juntas de dilatación sísmicas para paredes y techos, visite nuestra página de productos Juntas verticales.

Estos productos también pueden interesarle

De nuestra amplia gama de cubiertas de aluminio, aquí tiene una selección de productos similares que pueden interesarle:

• Junta de dilatación sísmica JDV 4.03,
• Junta de dilatación sísmica JDV 4.116,
• Perfil de aluminio e inserto de TPV (termoplástico vulcanizado) JDV 4.07.

Instalación de la junta de dilatación JDV 4.02

1. Compruebe la abertura inicial de la junta de dilatación vertical y determine el modelo correspondiente en la hoja de datos.
2. Si es necesario, despeje el cuerpo de la junta. Las superficies deben estar limpias y secas. Compruebe que los bordes de la junta estén nivelados.
3. Coloque las dos laterales a cada lado de la junta de dilatación sísmica y marque los agujeros.
4. Taladre los agujeros.
5. Aspirar los soportes y los agujeros. Coloque las fijaciones.
6. Distribuir las 7 grapas a lo largo de cada lateral de 3 metros.
7. Colocar la bandeja centrada en la junta de dilatación vertical.
8. Enganchar la primera tapa. Con la palma de la mano, presione uniformemente a lo largo. Las tapas deben encajar sin resistencia. A continuación, encaje la segunda tapa.
9. La junta JDV 4.02 ya está colocada. Asegúrese de que está bien protegida durante la fase de construcción.
