JDH 5.211 Junta de dilatación sísmica de aluminio con insertos de EPDM



{"autoplay":"true","autoplay_speed":"3000","speed":"300","arrows":"true","dots":"true","rtl":"false"}

JDH 5.211

Junta de dilatación sísmica

Veda France icône charge

Carga

Veda France icône environnement

Entorno

Veda France icône mouvement

Movimiento

MATERIAL :

aluminio, nitrilo

COLOR :

natural

MODELO :

plano, ángulo

TIPO DE POSE :

encastrada

CARACTERÍSTICAS :

  • Junta de dilatación de suelo sísmica
  • Junta de suelo empotrada
  • Junta de dilatación para aberturas de hasta 250 mm

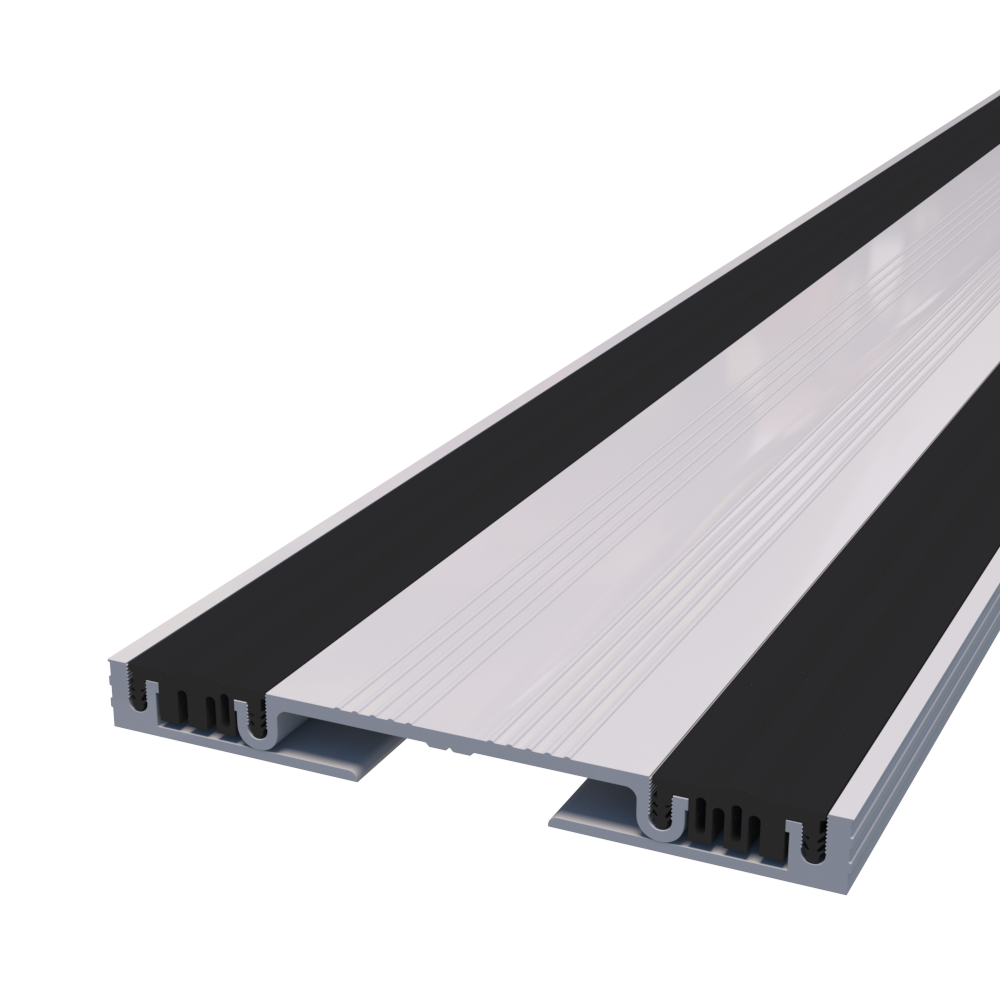

  • La junta de dilatación de suelo JDH 5.211 se ha incorporado este año a nuestra gama de juntas de suelo. Compuesto por laterales y una sección central de aluminio y dos insertos flexibles intercambiables de EPDM, este perfil es adecuado para cargas ligeras de peatones y carros. Este producto también está disponible como esquina (suelo/pared) con un ángulo visible o invisible respecto a la pared para un acabado perfecto.

    Expediente DWG

    REFERENCIAS
    JDH 5.211
    5.211-0505.211-0755.211-1005.211-1255.211-1505.211-1755.211-20053211-250
    ABERTURA HASTA (MM)
    W
    050075100125150175200250
    MOVIMIENTOS (MM)+25/-25+37,5/-37,5+50/-50+62,5/-62,5+75/-75+87,5/-87,5+100/-100+125/-125
    ANCHO VISIBLE (MM)
    S
    205252252328328381406584
    ANCHO TOTAL (MM)
    B
    205252252328328381406584
    ALTURA (MM)
    H
    2020202020202020
    slide to see more

    La capacidad de carga se da en todo caso para una junta en posición inicial. Los valores de carga indicados están basados en vehículos de ruedas neumáticas cuya superficie de contacto es 200x200 mm.
