Joint de dilatation sismique en aluminium avec inserts EPDM JDH 5.211



{"autoplay":"true","autoplay_speed":"3000","speed":"300","arrows":"true","dots":"true","rtl":"false"}

JDH 5.211

Joint de dilatation sismique

Produit compatible avec nos solutions coupe-feu et nos membranes d'étanchéité

Veda France icône charge

Charge

Veda France icône environnement

Environnement

Veda France icône mouvement

Mouvement

MATÉRIAU :

Aluminium et EPDM

COLORIS :

Naturel

MODÈLE :

Plat et angle

TYPE DE POSE :

Encastré

CARACTÉRISTIQUES :

  • Joint de dilatation de sol sismique
  • Joint de sol encastré
  • Joint de dilatation pour ouvertures jusqu'à 250 mm

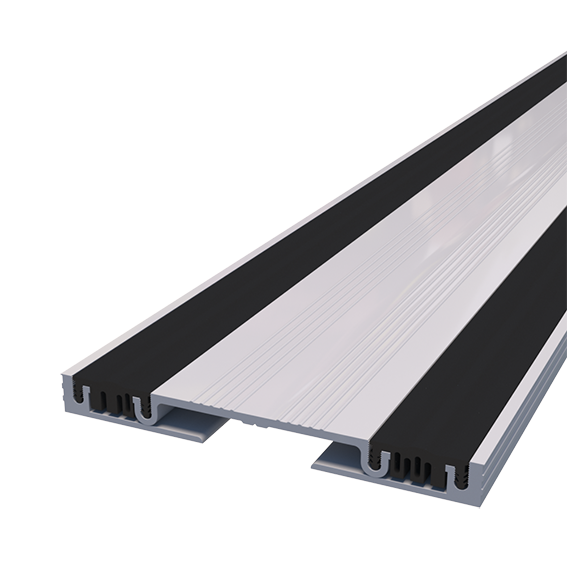

  • Le joint de dilatation de sol JDH 5.211 est venu complété cette année notre gamme de joints de sol. Constitué de cornières, d'une partie centrale en aluminium et de deux inserts souples interchangeables en EPDM, ce profilé convient pour des charges légères de piétons et chariots/brancards. Ce produit est également disponible en angle (sol/mur) avec une cornière visible ou invisible au mur pour une finition parfaite.

    Joint de dilatation sismique aluminium et EPDM : une solution conçue pour absorber les mouvements des structures

    Le joint de dilatation sismique JDH 5.211, avec ses cornières et sa partie centrale en aluminium, et ses deux inserts souples interchangeables en EPDM, a été développé par Veda France pour absorber efficacement les mouvements des structures.

    D’un côté, l’aluminium assure la tenue mécanique du joint, ce qui lui permet de supporter des charges légères de piétons et de chariots/brancards. De l’autre, les inserts souples en EPDM amortissent les mouvements multidirectionnels (déplacements horizontaux, verticaux et de cisaillement) grâce à leur élasticité.

    Disponible en 8 références, le JDH 5.211 est pensé pour des ouvertures de 50 à 250 mm. Il a été conçu pour absorber +/- 50 % de son ouverture nominale dans chaque direction. Discret, ce joint de dilatation de sol est également disponible en version angle (sol/mur) avec une cornière visible ou invisible selon la finition souhaitée, sur simple demande.

    Pourquoi choisir un joint de dilatation aluminium avec inserts EPDM en environnement sismique ?

    Le JDH 5.211, avec sa conception en aluminium et en EPDM, est à envisager pour les bâtiments situés dans un environnement sismique.

    En effet, ces matériaux disposent de nombreux avantages :

    • L’aluminium, léger et durable, résiste à la corrosion, ce qui en fait un matériau de choix en intérieur, mais également en extérieur.
    • L’EPDM, en plus d’amortir les vibrations ressenties au niveau du sol, retrouve sa position initiale après chaque sollicitation grâce à son élasticité et sa mémoire de forme. De plus, les inserts noirs s’intègrent aux finitions du sol en toute discrétion par rapport au tout métal. Enfin, les inserts EPDM sont interchangeables, ce qui facilite la maintenance et réduit les coûts d’intervention, car il n’est pas nécessaire de tout démonter pour remplacer la pièce usagée.

    Applications, compatibilité et avantages du joint de dilatation de sol JDH 5.211

    Le joint de dilatation sismique JDH 5.211 convient aux structures soumises à des mouvements structurels importants et à des charges légères (piétons et chariots).

    C’est pourquoi nous le recommandons pour :

    • Les établissements recevant du public (ERP) tels que les hôpitaux, les établissements scolaires ou les hôtels, ainsi que les bâtiments tertiaires tels que les immeubles de bureaux : en plus d’être adapté aux passages réguliers, le JDH 5.211 évite tout risque de trébuchement grâce à sa faible hauteur (20 mm).
    • Les halls d’entrée : il assure la continuité et la sécurité des sols en toute discrétion grâce à ses finitions en aluminium et en EPDM.
    • Les zones piétonnes : le joint de dilatation EPDM et aluminium est adapté à l’utilisation en extérieur, car ses matériaux résistent aux variations thermiques ainsi qu’à l’humidité.

    Ce modèle est également compatible avec nos solutions coupe-feu ainsi qu’avec nos membranes d’étanchéité.

    Solutions complémentaires et alternatives aux joints de dilatation sismiques avec EPDM et aluminium

    Le JDH 5.211 fait partie de la gamme de joints sismiques de Veda France.

    Pour certains chantiers, d’autres modèles s’avèrent plus adaptés :

    • Le JDH 5.190 est prévu pour les ouvertures jusqu’à 500 mm.
    • Le JDH 5.07 est un modèle pour les larges ouvertures avec un insert central adapté aux mouvements thermiques, plutôt que sismiques.

    Besoin d’aide pour choisir le joint parasismique adapté à la configuration de votre chantier ? Rapprochez-vous d’un conseiller Veda France.

    FAQ joint de dilatation sismique aluminium et EPDM

    Pourquoi choisir un joint de dilatation sismique avec inserts EPDM ?

    Le joint de dilatation avec inserts EPDM est utile pour absorber les mouvements répétés d’un bâtiment tout en améliorant le confort de circulation et la continuité visuelle du sol. Le JDH 5.211 est également réputé pour sa durabilité et sa facilité de maintenance.

    Quelle est la différence entre un joint de dilatation en aluminium avec EPDM et un joint tout métal ?

    Vous hésitez entre un joint tout métal ou avec insert EPDM ?

    Ce dernier offre davantage de souplesse et d’absorption des vibrations. Il est également plus discret et esthétique. Toutefois, le joint de dilatation tout métal en aluminium a également ses avantages. En effet, il convient mieux aux larges ouvertures et aux passages intensifs de véhicules.

    Dans quels projets le joint de dilatation sismique JDH 5.211 est-il recommandé ?

    Le JDH 5.211 est adapté aux bâtiments soumis à des mouvements structurels importants avec circulation piétonne ou trafic léger en zone sismique : établissements recevant du public, bâtiments tertiaires et zones piétonnes.

    Fichier DWG

    RÉFÉRENCES
    JDH 5.211
    5.211-0505.211-0755.211-1005.211-1255.211-1505.211-1755.211-2005.211-250
    OUVERTURE JUSQU'A (MM)
    W
    050075100125150175200250
    MOUVEMENTS (MM)+25/-25+37,5/-37,5+50/-50+62,5/-62,5+75/-75+87,5/-87,5+100/-100+125/-125
    LARGEUR VISIBLE (MM)
    S
    205252252328328381406584
    LARGEUR TOTALE (MM)
    B
    205252252328328381406584
    HAUTEUR (MM)
    H
    2020202020202020
    CHARGESVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes charge
    slide to see more

    La capacité de charge est uniquement donnée pour un joint en position initiale. Les valeurs de charges indiquées sont basées sur des véhicules à roues pneumatiques dont la surface de contact est de 200x200 mm.
