Joint de dilatation de sol sismique JDH 5.190

Joint de dilatation de sol sismique : une solution pour absorber les mouvements multidirectionnels des structures

Le JDH 5.190 absorbe les mouvements multidirectionnels des structures en zone sismique. Contrairement au modèle thermique classique, le joint de dilatation parasismique a la capacité de s’adapter aux déplacements horizontaux, verticaux et de cisaillement, qui peuvent être causés par une activité sismique.

Notre joint de dilatation de sol sismique a été pensé pour les ouvertures initiales de 50 à 500 mm, avec une capacité de mouvement symétrique de +/- 50 % de l’ouverture nominale. Ce produit offre donc une réponse adaptée dans les zones où la continuité structurelle des ouvrages doit impérativement être préservée.

Conçu en aluminium et disponible en 11 références, il s’adapte à toutes les configurations de chantier.

Pourquoi choisir un joint de dilatation parasismique pour les bâtiments soumis aux contraintes sismiques ?

La réglementation impose l’utilisation de joints en mesure d’absorber efficacement les mouvements dans les zones à risque sismique. En effet, le joint de dilatation de sol en métal standard ne suffit pas pour accompagner ce type de déplacements.

Alors que le JDH 5.190 a justement été développé pour répondre à la contrainte sismique. Sa conception, en aluminium articulé, autorise les mouvements horizontaux, verticaux et de cisaillement sans impacter l’intégrité des sols.

Applications et compatibilité du joint de dilatation pour sol en métal JDH 5.190 avec les différents revêtements de sol

Le joint de dilatation de sol en métal JDH 5.190 est adapté aux structures soumises à de fortes contraintes sismiques :

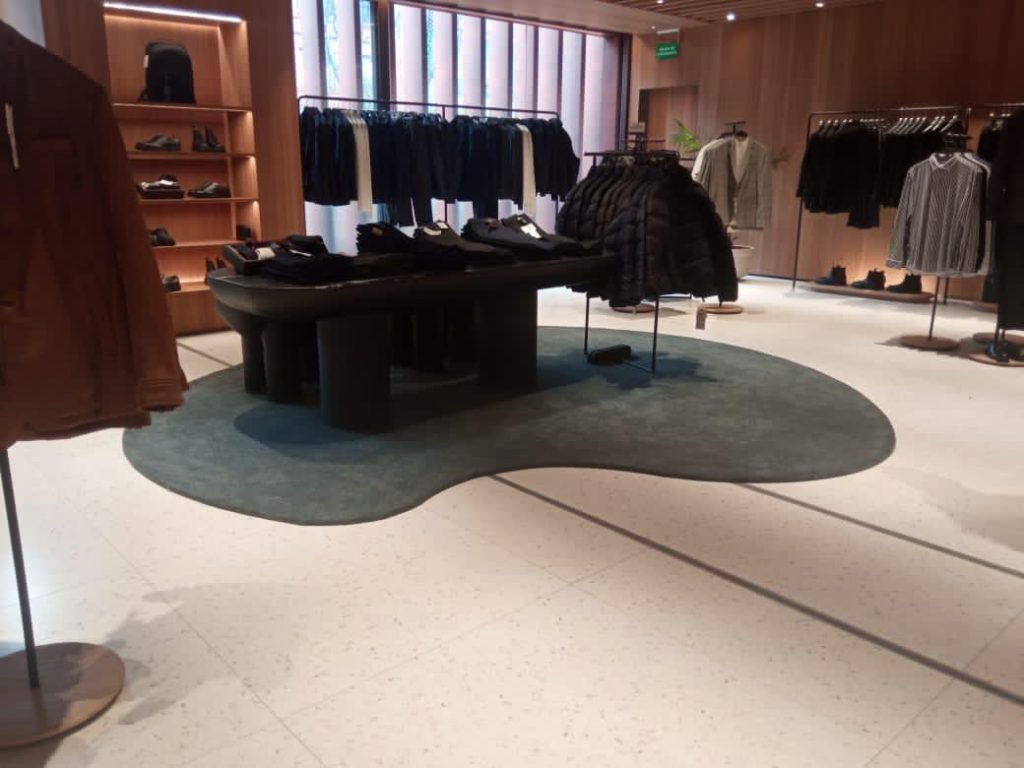

• Les établissements recevant du public (ERP) tels que les centres commerciaux, les hôpitaux et les hôtels, ainsi que les immeubles de grande hauteur (IGH) : le JDH 5.190 a été posé dans une boutique Zara à Bogotà en Colombie, qui fait partie des zones les plus sismiques d’Amérique du Sud.
• Les bâtiments tertiaires en zone sismique : le JDH 5.190 absorbe les mouvements thermiques et parasismiques des dalles en béton et des chapes flottantes.

Enfin, en position initiale fermée, le joint de dilatation parasismique a été développé pour supporter le trafic des piétons et des chariots légers. En cas d’ouverture maximale, la capacité de charge est limitée au trafic piéton.

Les avantages techniques, esthétiques et mécaniques du joint de dilatation de sol sismique JDH 5.190

Le JDH 5.190 est un joint de dilatation de sol en métal sans insert souple.

Ce choix permet d’assurer sa durabilité, car les inserts ont tendance à s’abîmer avec le temps, ce qui impose de surveiller leur usure et de les remplacer à intervalle régulier.

Sa conception en aluminium articulé lui confère également une grande liberté de mouvement dans les 3 axes.

Son rendu esthétique est à la fois sobre et épuré, lui permettant de s’intégrer facilement aux bâtiments à forte exigence architecturale, comme au Dubaï Mall aux Émirats Arabes Unis.

Solutions complémentaires et alternatives aux joints de dilatation sismiques

Veda France propose une large gamme de joints sismiques.

Selon la configuration du chantier, le JDH 5.190 peut être combiné ou remplacé par d’autres produits :

• Le JDH 5.18 : doté d’un insert EPDM, il est adapté aux larges ouvertures nécessitant une étanchéité optimale, en complément de l’absorption des mouvements sismiques ;
• Le JDH 6.29 : avec son bac central, il est recommandé pour les structures au trafic soutenu avec des amplitudes élevées de déplacement ;
• Le JDV 4.190 : le joint de dilatation vertical peut être combiné au JDH 5.190 pour les murs et les plafonds.

Pour les autres structures, Veda France a également développé des joints de dilatation par pose rapportée : fabriqués en métal, ils sont pensés pour résister aux charges lourdes.

Foire aux questions : joint de dilatation de sol sismique

Quelle amplitude de mouvements un joint de dilatation de sol sismique peut-il absorber ?

Le joint de dilatation parasismique possède une capacité d’amortissement qui dépend de l’ouverture initiale, du modèle ainsi que des mouvements horizontaux, verticaux et de cisaillement attendus dans la structure.

Comment choisir un joint de dilatation de sol sismique selon l’ouverture du joint ?

Le choix du joint de dilatation dépend de plusieurs paramètres :

• La largeur initiale du joint dans l’ouvrage ;
• Les amplitudes de mouvement attendues ;
• Les contraintes mécaniques liées au bâtiment et au trafic.

Faites-vous accompagner par nos équipes pour choisir le joint de dilatation parasismique adapté à la configuration de votre chantier.

Un joint de dilatation sismique est-il compatible avec tous les types de revêtements de sol ?

Le JDH 5.190 est compatible avec les revêtements de sol souples et rigides comme le carrelage, la pierre ou la résine.

Le choix du joint de dilatation de sol en métal ne doit donc pas uniquement se faire sur le seul critère du revêtement. Ainsi, dans les bâtiments avec un risque incendie élevé, il peut s’avérer judicieux de combiner le JDH 5.190 avec l’une de nos solutions coupe-feu.
