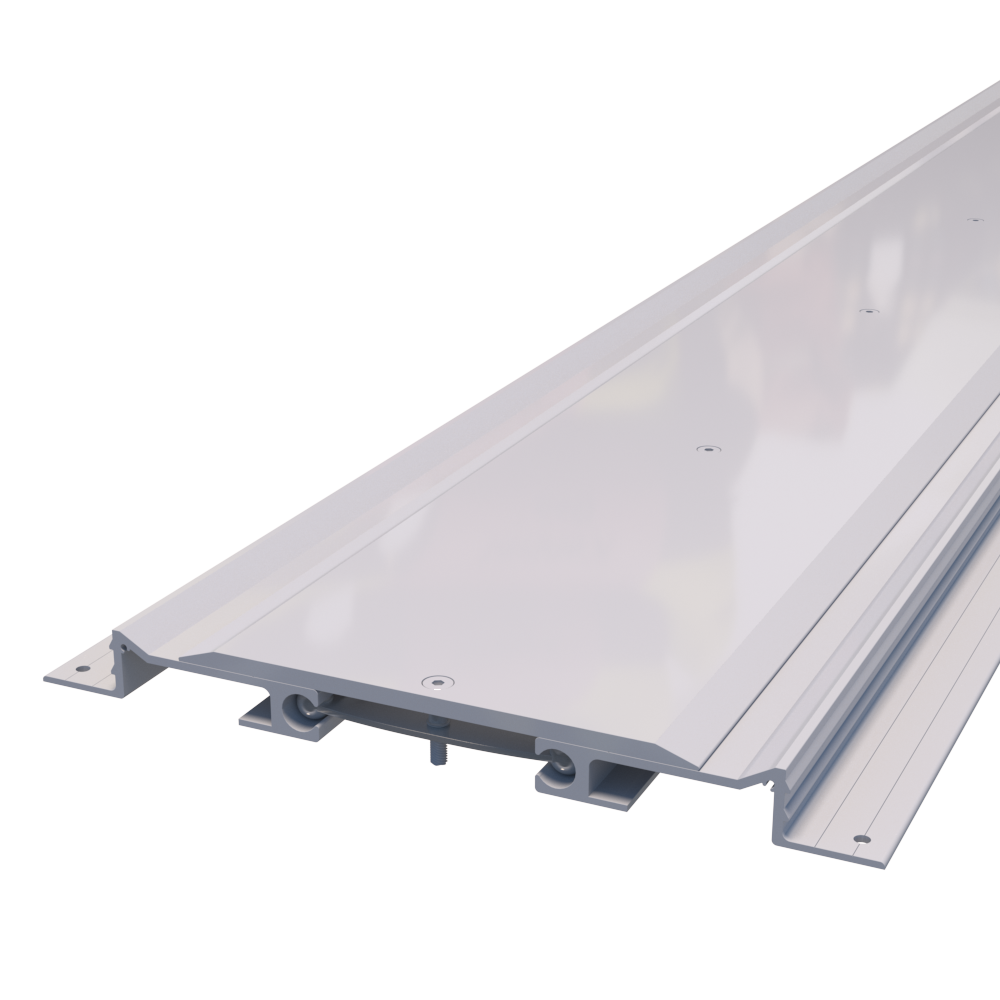

JDH 6.282 Junta de dilatación sísmica de suelo para grandes aberturas
Perfil de suelo sísmico
JDH 6.282
Junta de dilatación sísmica
Producto compatible con nuestras soluciones de protección contra incendios y nuestras membranas impermeabilizantes
Carga
Entorno
Movimiento
MATERIAL :
Aluminio o acero inoxidable
COLOR :
Natural
MODELO :
plano y ángulo
TIPO DE POSE :
Encastrado
CARACTERÍSTICAS :
La junta de dilatación sísmica JDH 6.282 de acero inoxidable o aluminio es adecuada para aberturas de hasta 300 mm (otras aberturas bajo pedido). El diseño puede diferir del mostrado para las versiones de acero inoxidable. Póngase en contacto con nosotros para obtener más información. Hay disponibles varios espesores de placa central en aluminio y acero inoxidable para adaptarse a sus necesidades.
| REFERENCIAS JDH 6.282 | 6.282-050 | 6.282-075 | 6.282-100 | 6.282-150 | 6.282-200 | 6.282-250 | 6.282-300 |
|---|---|---|---|---|---|---|---|
| ABERTURA HASTA (MM) W | 050 | 075 | 100 | 150 | 200 | 250 | 300 |
| MOVIMIENTOS (MM) | +25/-25 | +37,5/-37,5 | +50/-50 | +75/-75 | +100/-100 | +125/-125 | +150/-150 |
| ANCHO VISIBLE (MM) S | 204 | 205 | 230 | 280 | 511 | 561 | 611 |
| ANCHO TOTAL (MM) B | 275 | 275 | 300 | 350 | 630 | 681 | 730 |
| ALTURA (MM) H | 43 | 43 | 43 | 43 | 50 | 50 | 50 |
| CARGAS | | | | | | | |
La capacidad de carga se da en todo caso para una junta en posición inicial. Los valores de carga indicados están basados en vehículos de ruedas neumáticas cuya superficie de contacto es 200x200 mm.
