JDH 6.282 Joint de dilatation de sol sismique pour grandes ouvertures
Profilé de sol sismique
JDH 6.282
Joint de dilatation sismique
Produit compatible avec nos solutions coupe-feu et nos membranes d'étanchéité
Charge
Environnement
Mouvement
MATÉRIAU :
Aluminium ou inox 304
COLORIS :
Naturel
MODÈLE :
Plat et angle
TYPE DE POSE :
Encastré
CARACTÉRISTIQUES :

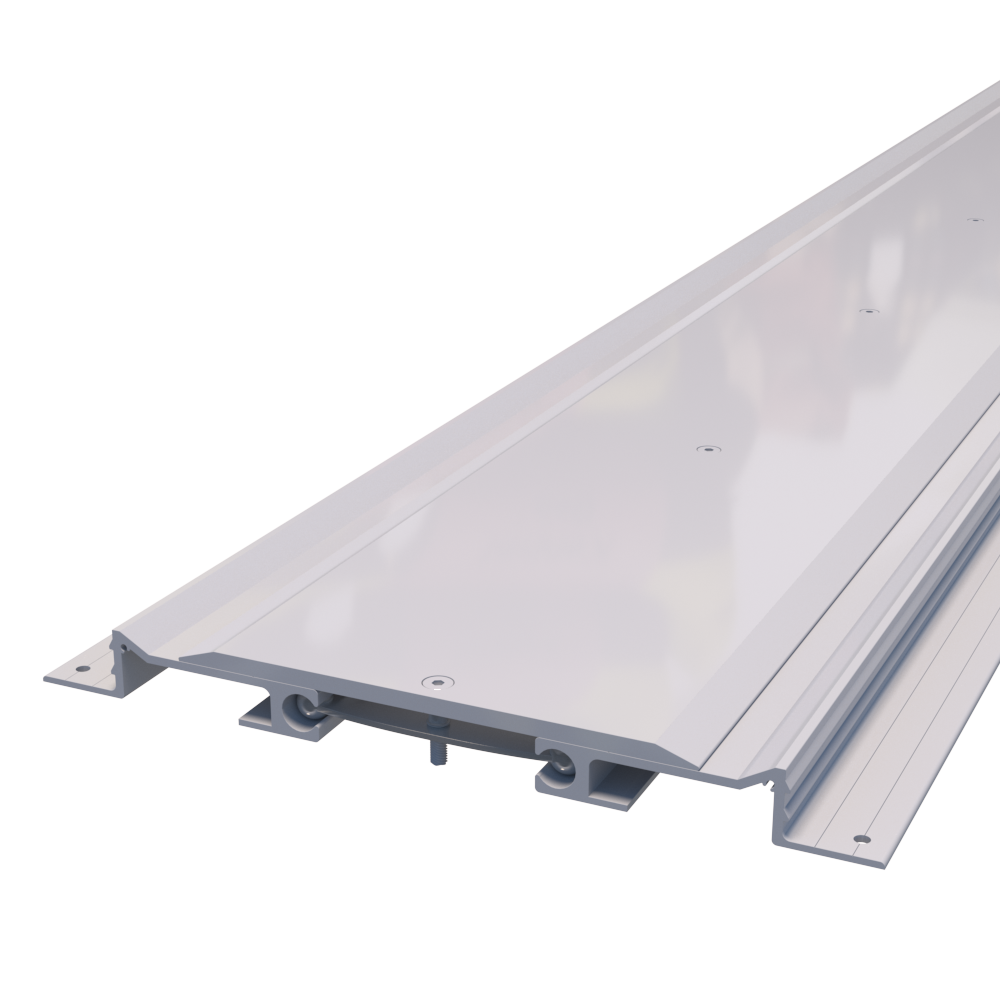

Le joint de dilatation sismique JDH 6.282 en acier inoxydable ou en aluminium convient pour des ouvertures jusqu'à 300 mm (autres ouvertures sur demande). Le design peut être différent de celui indiqué pour les versions en inox. Veuillez nous consulter.
Plusieurs épaisseurs de plaque centrale sont disponibles en aluminium et en inox pour s'adapter parfaitement à vos besoins.
| RÉFÉRENCES JDH 6.282 | 6.282-050 | 6.282-075 | 6.282-100 | 6.282-150 | 6.282-200 | 6.282-250 | 6.282-300 |
|---|---|---|---|---|---|---|---|
| OUVERTURE JUSQU'A (MM) W | 050 | 075 | 100 | 150 | 200 | 250 | 300 |
| MOUVEMENTS (MM) | +25/-25 | +37,5/-37,5 | +50/-50 | +75/-75 | +100/-100 | +125/-125 | +150/-150 |
| LARGEUR VISIBLE (MM) S | 204 | 205 | 230 | 280 | 511 | 561 | 611 |
| LARGEUR TOTALE (MM) B | 275 | 275 | 300 | 350 | 630 | 681 | 730 |
| HAUTEUR (MM) H | 43 | 43 | 43 | 43 | 50 | 50 | 50 |
| CHARGES | | | | | | | |
La capacité de charge est uniquement donnée pour un joint en position initiale. Les valeurs de charges indiquées sont basées sur des véhicules à roues pneumatiques dont la surface de contact est de 200x200mm.
