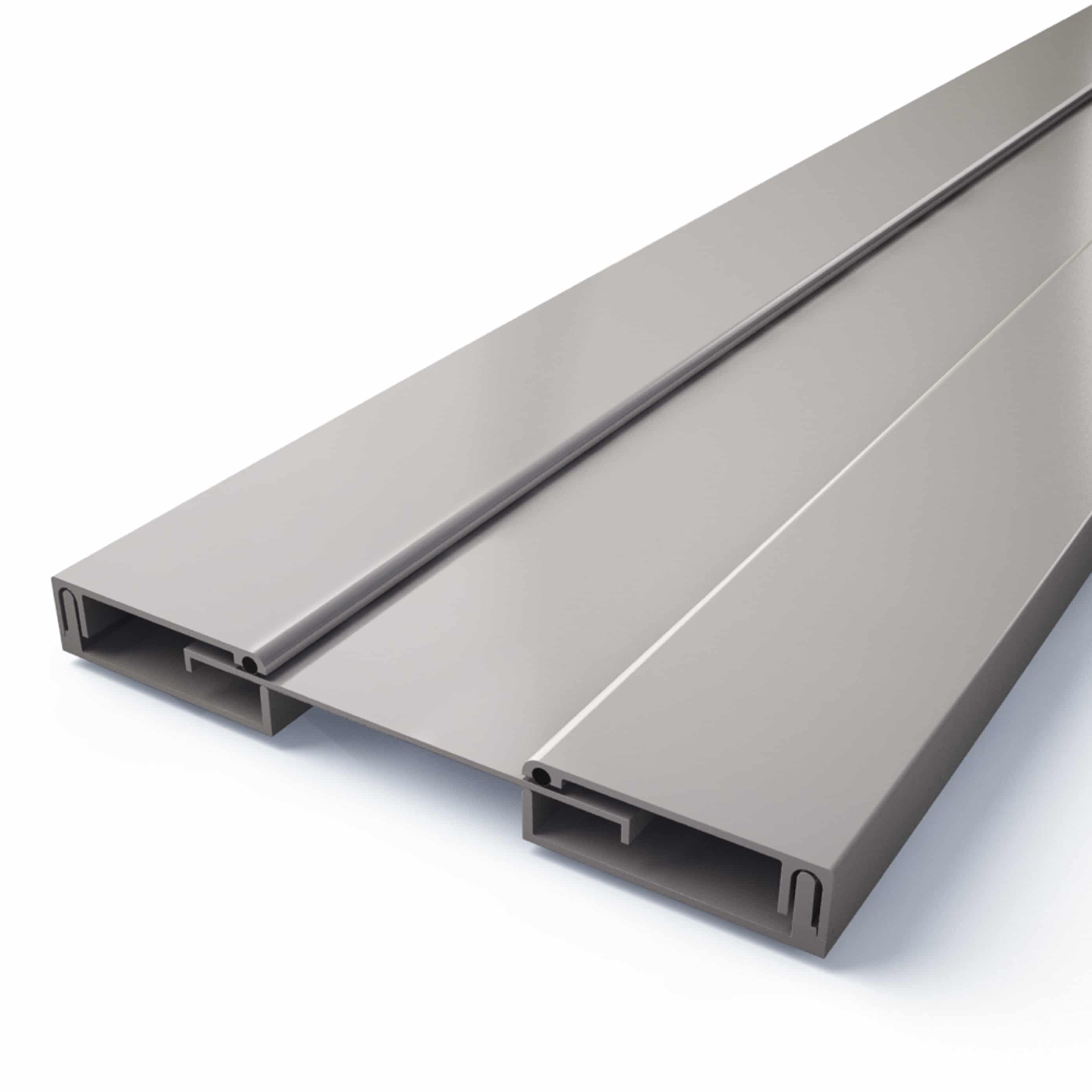

JDV 4.03 Junta de dilatación sísmica vertical de aluminio
JDV 4.03
Junta de dilatación sísmica vertical
Producto compatible con nuestras soluciones de protección contra incendios y nuestras membranas impermeabilizantes
Entorno
Movimiento
ALUMINIO
NATURAL
TONOS RAL
PLANO Y ANGULAR
CARACTERÍSTICAS :
Una junta de dilatación vertical económica
El sencillo diseño de esta perfil de expansión para muros interiores permite instalarla rápidamente en proyectos de renovación. Se compone de clips de anclaje que se fijan a un lado de la junta de aluminio mediante tornillos de acero inoxidable de 14 x 4,5 x 50 mm y tacos de nylon de 8 x 40 mm por cada 3 ml de longitud, y una placa de cubierta que se introduce a presión en los clips. Tenga en cuenta que será imposible separar la placa de cubierta de los clips sin dañar las piezas una vez que los elementos estén encajados.
Junta sísmica estética
El diseño de la placa hace que las fijaciones sean totalmente invisibles para un acabado perfecto. La junta de dilatación de aluminio también se puede pintar con pintura en polvo para que se integre perfectamente en el edificio. El modelo angular (JDV 4.03 A) está disponible para garantizar la continuidad con el modelo plano. La junta de dilatación vertical JDV 4.03 es adecuada para aplicaciones interiores y puede combinarse con nuestras juntas sísmicas de suelo, como CJE-PF o JDH 6.17. Póngase en contacto con nosotros para saber qué juntas son compatibles.
Tratamiento de la juntas de dilatación de aluminio sísmicas
Fijada por un solo lado, la placa de cubierta de aluminio queda libre para realizar grandes movimientos de dilatación, contracción y cizallamiento. Este junta sísmica admite aberturas iniciales de entre 50 y 100 mm y movimientos de hasta +50 mm y -90 mm. Es compatible con una solución cortafuego VEDAFEU© como la capa VEDAFEU©N20 o la capa VEDAFEU©SV. También se puede añadir una membrana impermeable como VED’EPDM© a la junta de dilatación vertical.
Cubrejuntas metálicas para aplicaciones interiores
La junta de dilatación de aluminio JDV 4.03 es adecuada para todo tipo de aplicaciones: juntas en muros de hormigón, piedra, baldosas, etc. Es adecuada para todo tipo de edificios: estadios, centros comerciales, universidades, hospitales, etc.
Para aplicaciones exteriores, recomendamos nuestro junta sísmica JDV 4.02. Se trata también de una junta de dilatación vertical que se fija por ambos lados mediante tornillos para hormigón.
Otras juntas de dilatación de aluminio para aplicaciones verticales
De nuestra gama de juntas verticales, aquí tiene una selección de perfiles que también pueden interesarle:
Para ayudarle a elegir la junta sísmica o no sísmica adecuada para su configuración, puede solicitar documentación a nuestro equipo de ventas. También dispone de una herramienta de selección de productos en nuestro sitio web. Si tiene cualquier otra consulta, no dude en ponerse en contacto con nuestro equipo.
| REFERENCIAS JDV 4.03 | 4.03-050 | 4.03-075 | 4.03-100 | 4.03-050A | 4.03-075A | 4.03-100A |
|---|---|---|---|---|---|---|
| ABERTURA HASTA (MM) W | 50 | 75 | 100 | 50 | 75 | 100 |
| MOVIMIENTOS (MM) | +50/-40 | +50/-65 | +50/-90 | +50/-35 | +50/-60 | +50/-85 |
| ANCHO VISIBLE (MM) S | 150 | 175 | 200 | 100 | 125 | 150 |
| ANCHO TOTAL (MM) B | 150 | 175 | 200 | 100 | 125 | 150 |
| ALTURA (MM) H | 7 | 7 | 7 | 7 | 7 | 7 |
Otras anchuras bajo petición.
