Joint de dilatation sismique en aluminium et acier
Joint de dilatation en acier et aluminium
JDH 6.40
Joint de dilatation de sol en aluminium et acier
Produit compatible avec nos solutions coupe-feu et nos membranes d'étanchéité
Charge
Environnement
Mouvement
MATÉRIAU :
Aluminium et acier
COLORIS :
Naturel
MODÈLE :
Plat et angle
TYPE DE POSE :
encastré
CARACTÉRISTIQUES :

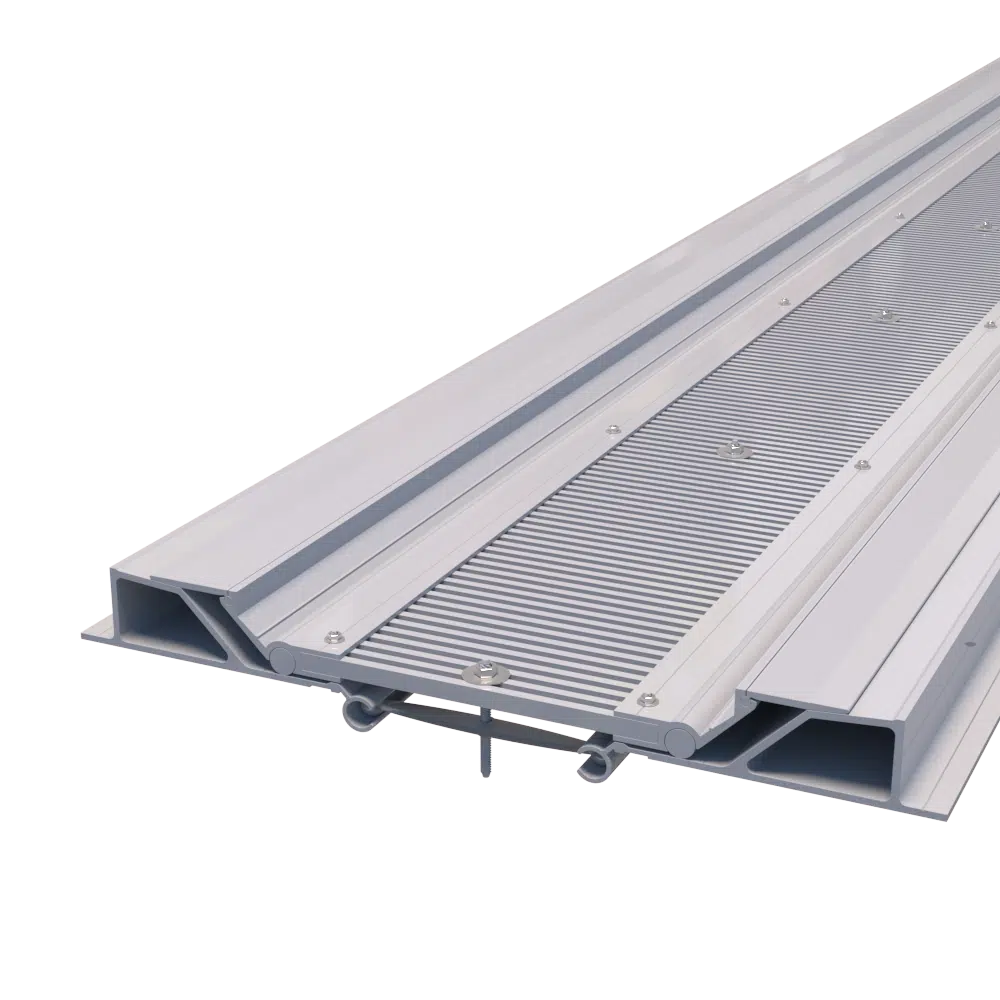

Ce joint de dilatation de sol sismique est spécialement conçu pour une application avec du carrelage ou de la pierre. Il convient aussi bien en intérieur qu'en extérieur avec un passage de piétons uniquement. Ce profilé encastré est en aluminium avec un plateau central en acier.
| RÉFÉRENCES JDH 6.40 | 6.40-075 | 6.40-100 | 6.40-150 | 6.40-200 | 6.40-250 | 6.40-300 | 6.40-400 | 6.40-500 | 6.40-600 | 6.40-850 |
|---|---|---|---|---|---|---|---|---|---|---|
| OUVERTURE JUSQU'A (MM) W | 75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 850 |
| MOUVEMENTS (MM) | +40/-20 | +50/-50 | +75/-75 | +100/-100 | +125/-125 | +150/-150 | +200/-200 | +200/-200 | +200/-200 | +400/-400 |
| LARGEUR VISIBLE (MM) S | 441 | 466 | 557 | 691 | 742 | 792 | 892 | 992 | 1092 | 1642 |
| LARGEUR TOTALE (MM) B | 510 | 525 | 676 | 750 | 800 | 850 | 950 | 1050 | 1150 | 1701 |
| HAUTEUR (MM) H | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| CHARGES | | | | | | | | | | |
