JDH 5.25 Joint de dilatation de sol étanche pour parking



{"autoplay":"true","autoplay_speed":"3000","speed":"300","arrows":"true","dots":"true","rtl":"false"}

JDH 5.25

Joints de sol avec insert et revêtement de sol

Produit compatible avec nos solutions coupe-feu et nos membranes d'étanchéité

Veda France icône charge

Charge

Veda France icône environnement

Environnement

Veda France icône mouvement

Mouvement

MATÉRIAU :

Aluminium

Acier inoxydable

Nitrile

COLORIS :

Noir

MODÈLE :

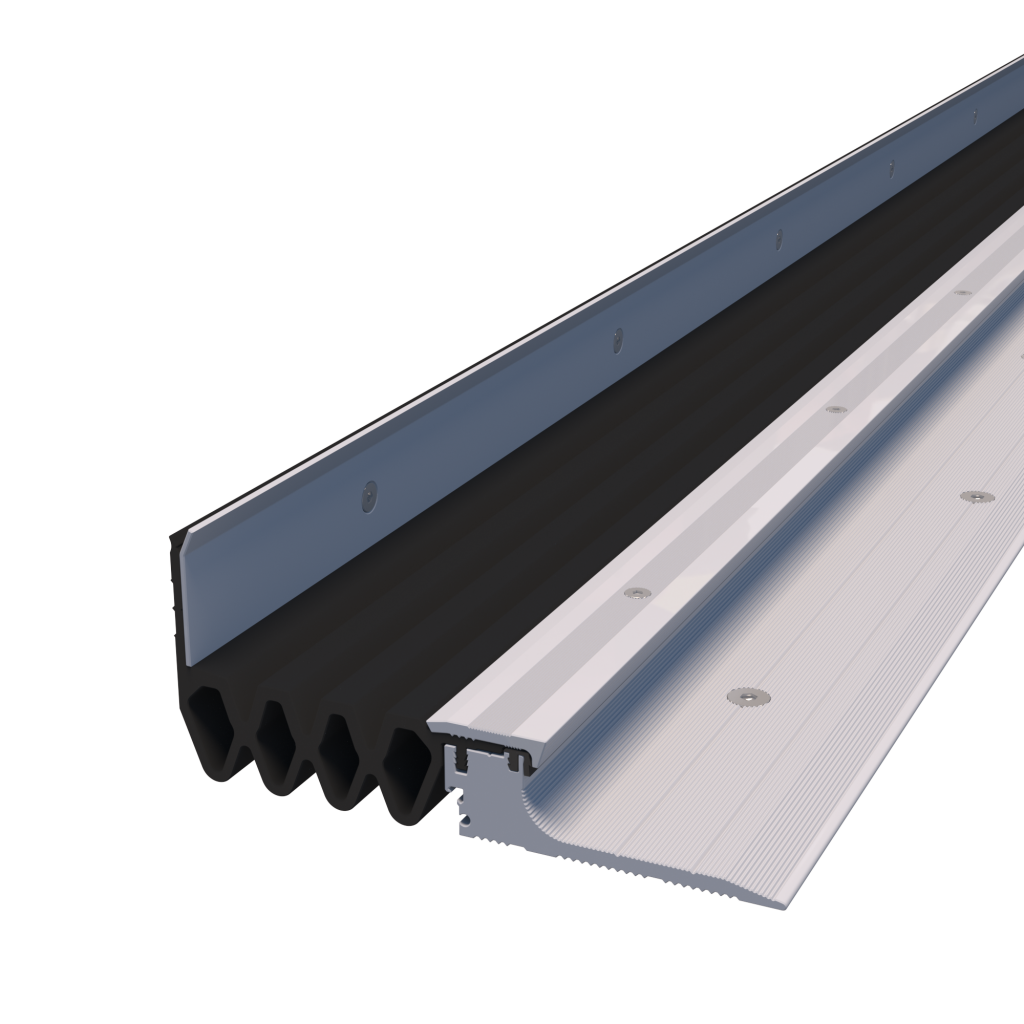

Plat et angle

CARACTÉRISTIQUES :

  • Joint de dilatation de sol 100% étanche spécial parking toitures terrasses
  • Protection inox ou aluminium
  • Résiste au trafic intense de véhicules, aux agressions chimiques et aux hydrocarbures

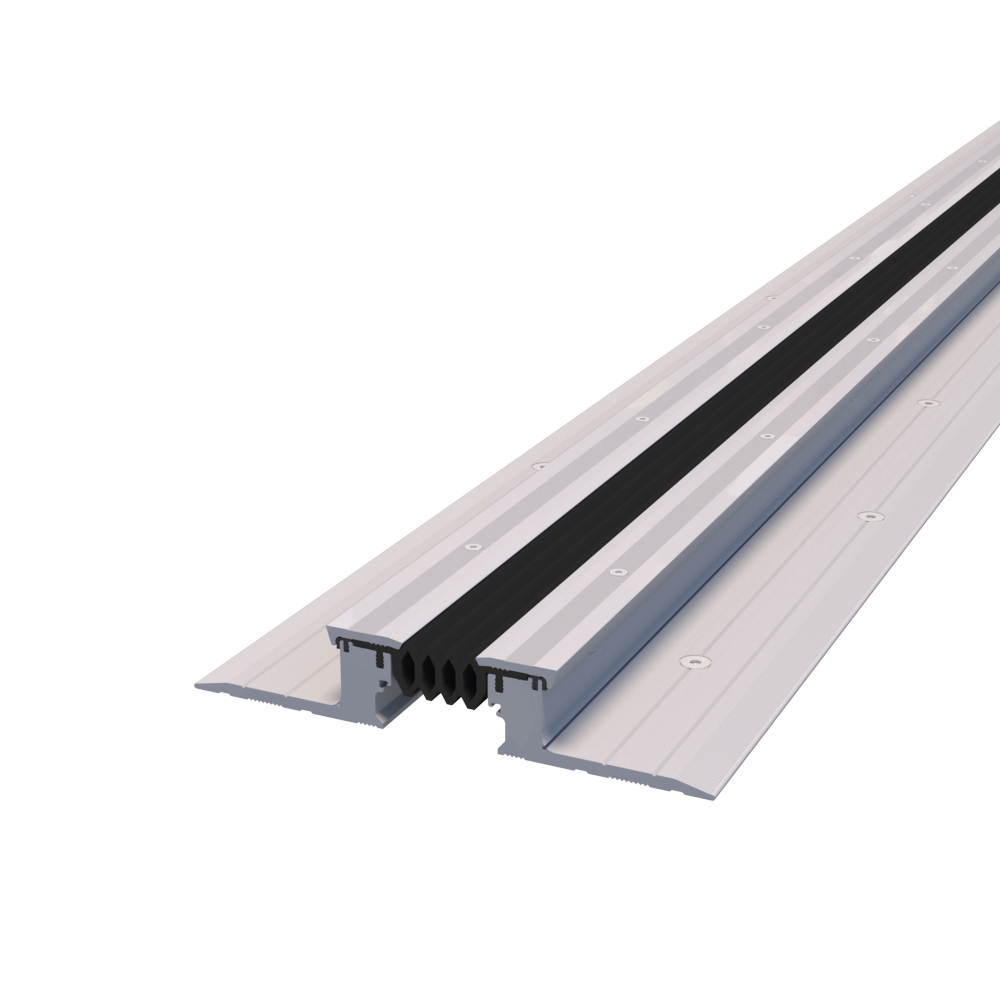

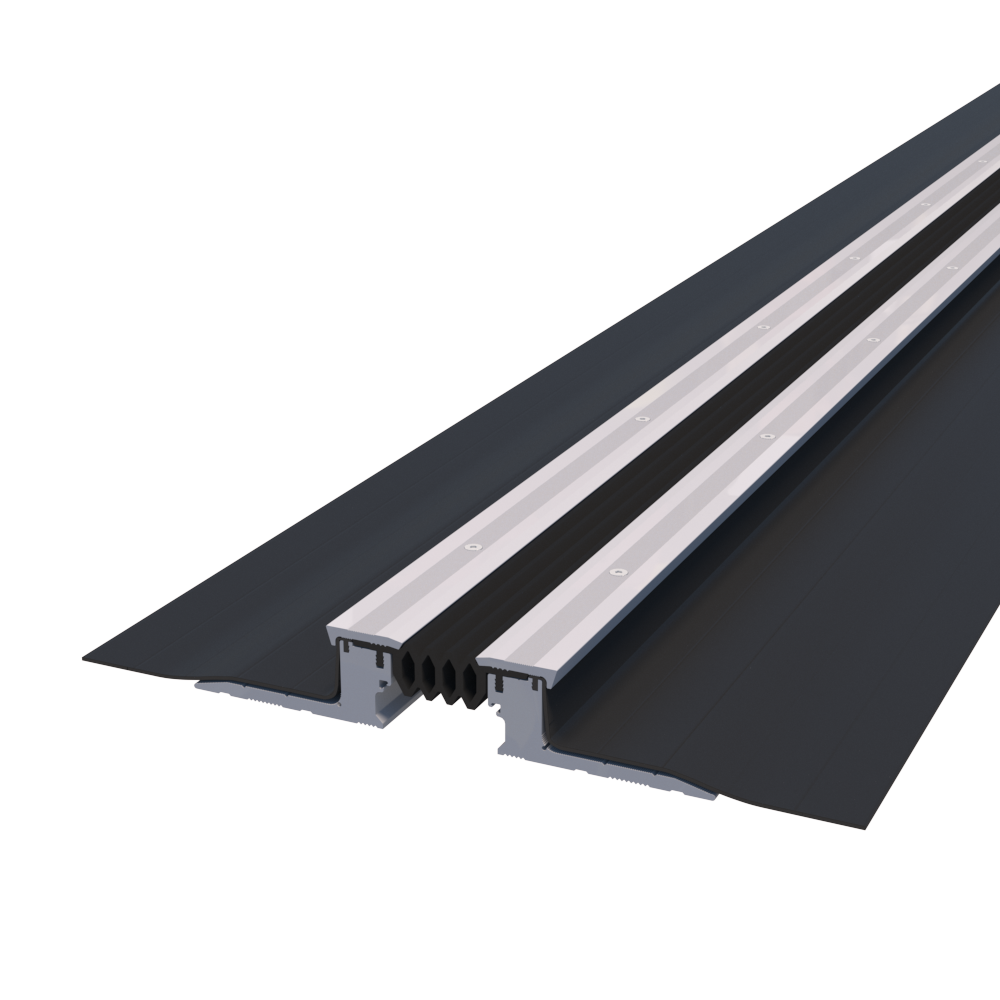

  • Notre profilé de sol JDH 5.25 est l'un de nos produits phares ! Ce joint de dilatation étanche est particulièrement adapté aux parkings, rampes d'accès, esplanades, et tous autres lieux avec circulation ou non de véhicules légers à faible vitesse. Deux versions de ce joint de dilatation pour parkings sont disponibles : avec des ailes courtes pour une étanchéité liquide ou avec des ailes longues pour raccordement aux membranes bitumineuses à chaud. Il est de plus très résistant aux agressions chimiques, aux hydrocarbures, etc.

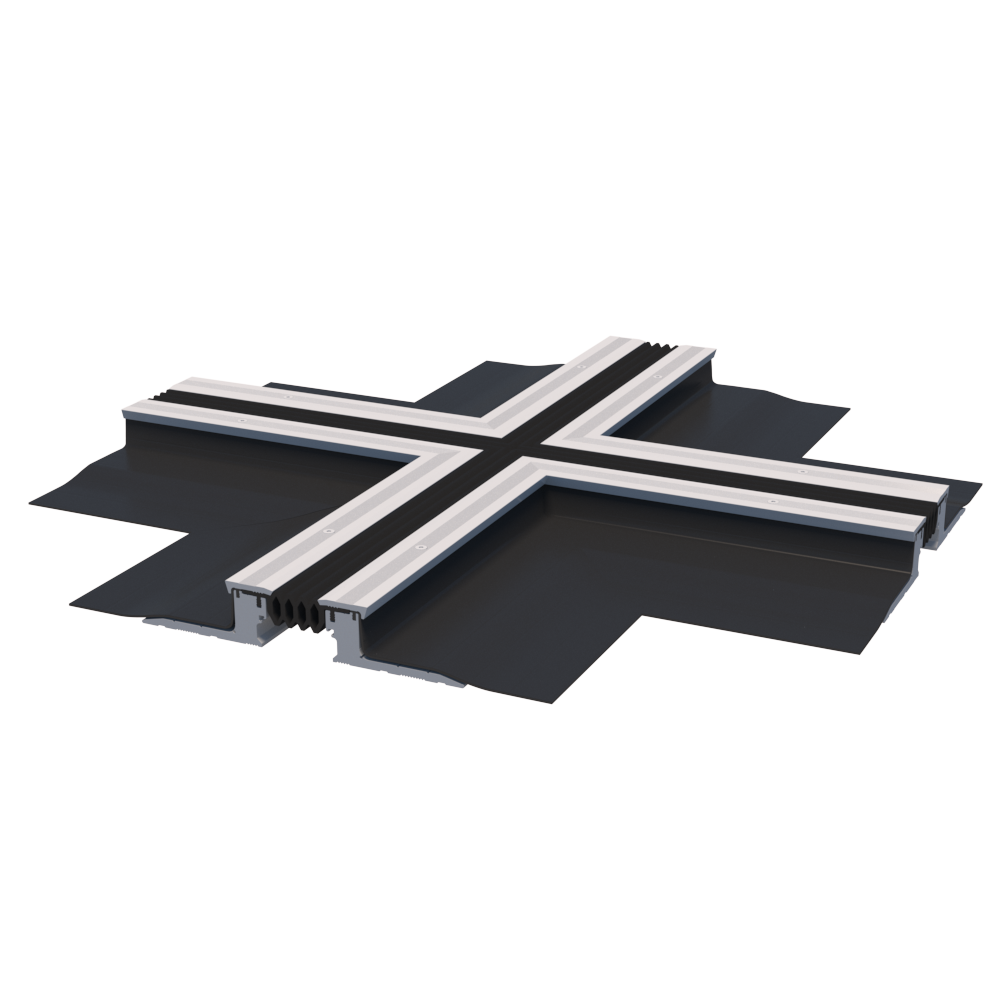

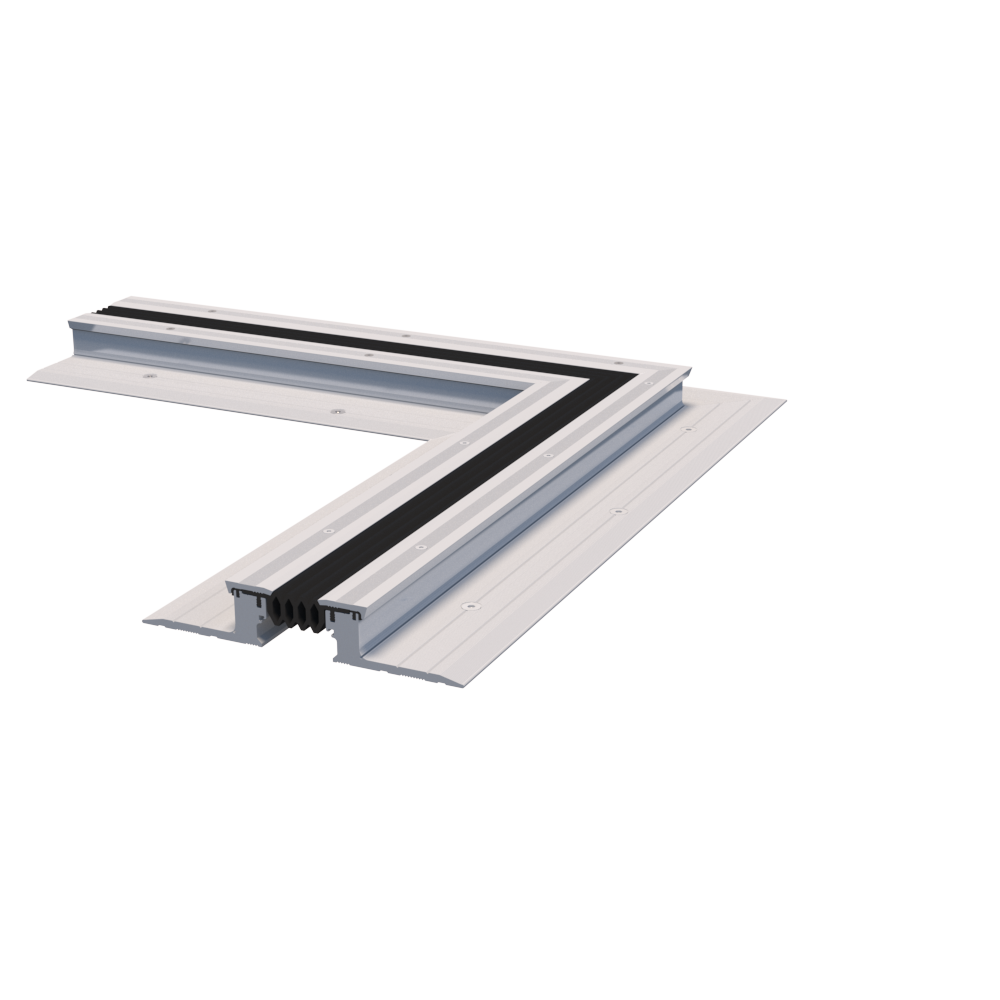

    Ce joint de dilatation de sol convient pour des ouvertures jusqu’à 110 mm. Plusieurs hauteurs de cornières sont tenues en stock : 30, 40, 50 ou 80 mm (à confirmer auprès de notre équipe commerciale). Des pièces spéciales en L, T, X, des remontés ou retombés sont disponibles sur demande pour une étanchéité complète du joint de dilatation. Nous pouvons également vous fournir les accessoires de soudure (hachette de soudage, lame chauffante, appareil de soudage, thermoplaque de soudage) si besoin.

    Un joint de dilatation étanche fait sur-mesure

    Le joint de dilatation de parking JDH 5.25 est composé de cornières en aluminium, d’un insert central en nitrile, de capots en inox ou aluminium et d’ailes courtes (obturateurs) ou ailes longues permettant une étanchéité parfaite du joint de dilatation. Deux types d’étanchéités sont possibles :

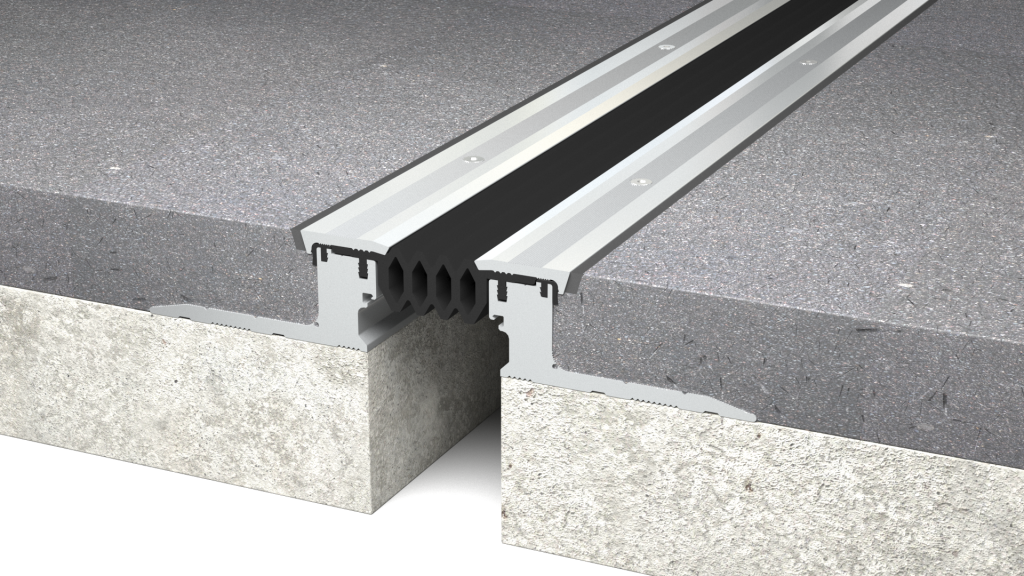

    • L’étanchéité liquide avec des obturateurs latéraux,

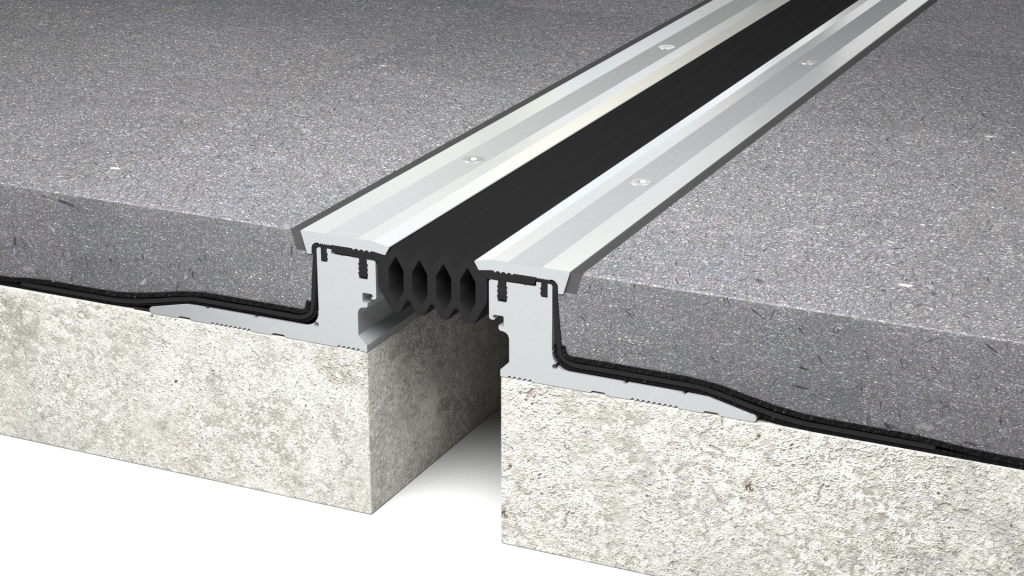

    • L’étanchéité avec membranes bitumineuses à chaud.

    A la fin d’une file de profilés et afin d’obtenir un joint de dilatation étanche à l’eau, il faut toujours effectuer un relevé ou une retombée verticale. Les relevés et retombées d’étanchéité doivent être conformes aux prescriptions de la norme NF P 84 204-1 (référence DTU 43.1). Ce relevé est effectué avec des pièces spéciales préparées en usine ou sur chantier et devront être raccordées à l’étanchéité courante. Les pièces en relevés sont surmontées d’une protection mécanique formant un solin.

    Un joint de dilatation spécial parking

    Notre joint de dilatation étanche JDH 5.25 est idéal pour les parkings extérieurs des centres commerciaux, centres sportifs, universités, etc. Il accepte le passage de véhicules légers à faible vitesse. Veuillez noter que la capacité de charge est uniquement donnée pour un joint en position initiale. Les valeurs de charges indiquées sur notre fiche technique sont basées sur des véhicules à roues pneumatiques dont la surface de contact est de 200×200 mm.

    Précautions à prendre avec un joint de dilatation JDH 5.25

    • Ne pas faire circuler d’engins sur ce joint de dilatation de parking pendant la phase chantier, protection temporaire éventuelle à prévoir.
    • Ne jamais utiliser la visseuse pour amorcer le vissage sur les capots car un mauvais serrage pourrait endommager gravement le filetage des barrettes.
    • Bien positionner toutes les vis d’origine sur les joints de dilatation étanches.
    • Ne pas mettre en contrainte les profilés contre un mur et ménager un espace de dilatation de 10 à 20 mm en bout de file.



    Retrouvez sur notre site internet tous nos joints de dilatation de parking. Pour avoir plus d’information sur l’ensemble de nos gammes, veuillez consulter notre page d’accueil.

    Fichier BIM

    Fichier DWG

    Prescriptions CCTP

    RÉFÉRENCES
    JDH 5.25
    5.25-0605.25-1105.25-060 A5.25-110 A
    OUVERTURE JUSQU'A (MM)
    W
    6011060110
    MOUVEMENTS (MM)+25 / -25+50 / -50+25 / -25+50 / -50
    LARGEUR VISIBLE (MM)
    S
    12317387137
    LARGEUR TOTALE (MM)
    B
    280330167217
    HAUTEUR (MM)
    H
    30 / 40 / 50 / 8030 / 40 / 50 / 8030 / 40 / 50 / 8030 / 40 / 50 / 80
    CHARGESVeda France icônes chargeVeda France icônes charge
    slide to see more

    La capacité de charge est toujours donnée pour un joint en position initiale. En cas de mouvements d'ouvertures, la capacité de charge réduit fortement et le produit ne sera adapté que pour un trafic léger de piétons. Les valeurs de charges indiquées sont basée sur des véhicules à roues pneumatiques dont la surface de contact est de 200x200 mm.
