JDV 4.02 – Joint de dilatation vertical pour façades, murs et plafonds
JDV 4.02
Joint de dilatation sismique pour application verticale
Produit compatible avec nos solutions coupe-feu et nos membranes d'étanchéité
Environnement
Mouvement
Aluminium
Naturel
Teintes RAL
Plat et angle
CARACTÉRISTIQUES :

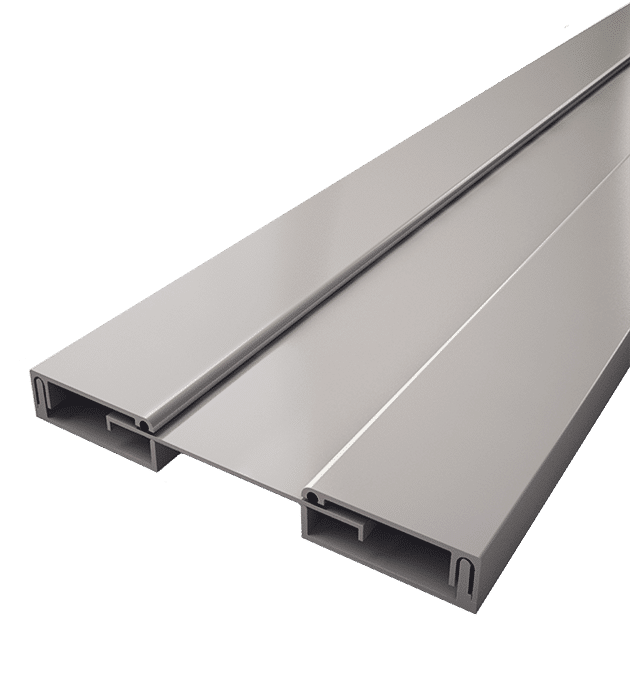

Joint de dilatation vertical sismique en aluminium anodisé composé de cornières pré-percées et d'une partie centrale qui permet d’absorber d'amples mouvements. Il convient parfaitement pour une application sur les murs, façades et plafonds. Disponible en longueur de 3 ml.
Profilé de dilatation pour une finition parfaite
Ce profilé de dilatation est spécialement conçu pour une finition de qualité avec des fixations invisibles. Il se fixe des deux côtés par des vis inox 4,5×50 mm et des chevilles nylon 8×40 (la visserie utilisée varie selon le support). De plus le laquage du JDV 4.02 est possible afin de se fondre parfaitement au bâtiment. Un modèle d’angle (JDV 4.02 A) est disponible afin d’assurer une continuité esthétique avec le modèle plat.
Joint de dilatation sismique
Ce profilé vertical est disponible pour des ouvertures initiales comprises entre 40 et 200 mm (plus grandes dimensions disponibles sur demande). Il accepte des mouvements sismiques jusqu’à +100-100 mm. Notre joint de dilatation JDV 4.02 est compatible avec les joints de sol sismiques Série JDH 6.22, JDH 6.24, et JDH 6.26 par exemple. Il convient à tout type de bâtiment : gares, aéroports, centres commerciaux, universités, etc. Facile et rapide à installer une fiche de pose est disponible sur demande pour ce couvre-joint de murs et plafonds.
Joint de dilatation sur-mesure
Les dimensions du JDV 4.02 sont disponibles dans la fiche technique. Des dimensions particulières sont possibles pour des quantités importantes. Pour toute demande, n’hésitez pas à contacter notre équipe.
Prescription des joints de dilatation
Des plans Autocads, fichier BIM, Prescriptions CCTP sont disponibles pour les bureaux d’études, architectes, ingénieurs directement sur notre site internet grâce à vos codes d’accès remis par notre bureau de prescription.
Pour découvrir plus de couvre-joints en métal pour murs et plafonds, rendez-vous sur la page de tous nos produits Joints verticaux.
Ces produits pourraient également vous intéresser
Parmi notre large gamme couvre-joints rigides en aluminium, voici une sélection de produits similaires qui pourraient vous intéresser:
- Joint de dilatation rapporté sismique Série JDV 4.03,
- Joint de dilatation rapporté sismique Série JDV 4.116,
- Joint de dilatation aluminium et insert TPV (thermoplastique vulcanisé) JDV 4.07.
Installation des couvre-joints en métal JDV 4.02
- Vérifier l’ouverture du joint et déterminer le modèle correspondant sur la fiche technique.
- Dégarnir, si besoin, le corps du joint. Les surfaces doivent être propres et sèches. Vérifier que les bords du joint soient de niveau.
- Caler les deux cornières de part et d’autre du joint et repérer les perçages.
- Réaliser des perçages.
- Aspirer les supports et les perçages. Mettre en place des fixations.
- Répartir les 7 agrafes sur tout le long de chaque cornière de 3 ml.
- Positionner le plateau axé sur le joint.
- Clipser le premier capot. Exercer une pression à l’aide du plat de la main uniformément sur la longueur. La mise en œuvre des capots doit se faire sans résistance. Puis clipser le second capot.
- Le joint de dilatation JDV 4.02 est en place. Veiller à bien le protéger en phase chantier.
| RÉFÉRENCES JDV 4.02 | 4.02-040 | 4.02-050 | 4.02-060 | 4.02-080 | 4.02-100 | 4.02-120 | 4.02-150 | 4.02-180 | 4.02-200 | 4.02-040 A | 4.02-050 A | 4.02-060 A | 4.02-080 A | 4.02-100 A | 4.02-120 A | 4.02-150 A | 4.02-180 A | 4.02-200 A |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OUVERTURE JUSQU'A (MM) W | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 |
| MOUVEMENTS (MM) | +25/-25 | +40/-40 | +40/-40 | +40/-40 | +78/-78 | +78/-78 | +78/-78 | +100/-100 | +100/-100 | +20/-20 | +20/-20 | +20/-20 | +20/-20 | +40/-40 | +40/-40 | +40/-40 | +50/-50 | +50/-50 |
| LARGEUR VISIBLE (MM) S | 141 | 150 | 160 | 180 | 200 | 220 | 250 | 280 | 300 | 91 | 101 | 111 | 131 | 190 | 221 | 251 | 302 | 312 |
| LARGEUR TOTALE (MM) B | 141 | 150 | 160 | 180 | 200 | 220 | 250 | 280 | 300 | 91 | 101 | 111 | 131 | 190 | 221 | 251 | 302 | 312 |
| HAUTEUR (MM) H | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 | 15,7 |
