JDV 4.07 Joint de dilatation sismique vertical spécial grands mouvements multidirectionnels

Couvre-joint de dilatation avec joint EPDM ou TPV

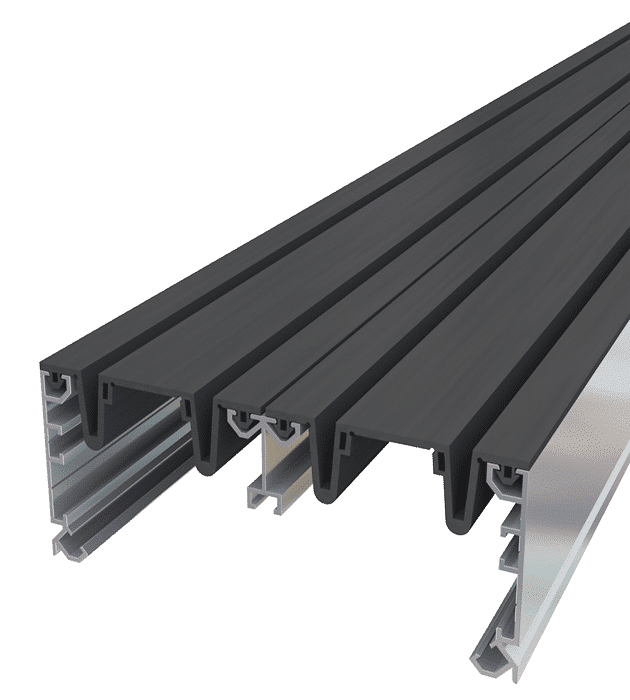

Le profilé de dilatation JDV 4.07 est une solution encastrée pour une finition parfaite et peu visible. Il se compose de deux cornières en aluminium et d’un joint EPDM ou TPV (thermoplastique vulcanisé). Ce joint de dilatation avec insert convient aussi bien pour une application en plat et en angle grâce à son design. Pour les ouvertures supérieures à 100 mm, il dispose d’une barre d’auto centrage permettant à l’insert de bien rester en place malgré les larges mouvements du produit. Ce joint de dilatation sismique vertical permet des mouvements de +50 % / -50 %. Plusieurs couleurs de l’insert sont disponibles : noire, grise, beige. Notre joint de dilatation de mur JDV 4.07 convient également pour des bâtiments avec isolation par l’extérieur. Veuillez nous consulter pour une telle application.

Afin d’assurer l’étanchéité au feu et aux gaz, une solution coupe-feu peut être ajouté dans le joint de dilatation du type Nappe VEDAFEU N20© pour les grandes ouvertures ou Cordon VEDAFEU C© pour les plus petites ouvertures (avec +20% de mouvements). Une membrane d’étanchéité VED’EDPM peut être appliquée entre le produit anti-feu et le joint EPDM ou TPV afin d’assurer l’étanchéité à l’eau. Des fiches de pose sont disponibles sur demande pour les trois solutions citées précédemment. Pour les budgets plus restreints, nous pouvons vous proposer en alternative le joint de dilatation sismique vertical JDV 4.065 sans barre d’auto centrage. La fiche technique est disponible sur demande.

Qu’est-ce qu’un joint de dilatation sismique vertical ?

Un profilé de dilatation sismique se différencie d’un joint de dilatation standard car le premier accepte davantage de mouvements de dilatation, de contraction, verticaux et de cisaillement.

Un joint de dilatation est dimensionné en fonction des déformations attendues des bâtiments. Les origines des mouvements sont variées : retrait du béton (joints de fractionnement), températures intérieures et extérieures, tassement des structures, mouvements générés pas l’environnement (vent, pluie, avions, trains, etc.), séismes. C’est le bureau d’études qui indique les mouvements attendus du joint de dilatation et le nombre de mètres linéaires prévu dans le bâtiment. Ainsi, en cas de mouvements du bâtiment, les différents modules pourront se mouvoir indépendamment les uns des autres pour éviter d’engendrer des dégâts, voir l’effondrement de la structure. Afin de vous aider dans le choix des profilés adaptés à votre configuration, rendez-vous sur la page Outil d’aide à la sélection.

Voici ci-dessous quelques profilés au sol que nous pouvons vous proposer en complément de notre joint de dilatation sismique vertical JDV 4.07 qui est constitué d’un joint EPDM ou TPV :

• Joint de dilatation pour parking JDH 5.35,
• Joint de dilatation encastré JDH 6.17,
• Joint de dilatation tout métal JDH 6.22.

Un joint de dilatation avec insert permet généralement des mouvements plus petits car le joint EPDM, nitrile ou TPV est peu extensible contrairement à un joint de dilatation tout métal.
